Mon écran mettait de plus en plus de temps à démarrer … j'étais tantot à 5s, tantot à 2mn. Me rappelant que c'était souvent dus à des condensateurs cramés, j'ai décidé de le démonter.

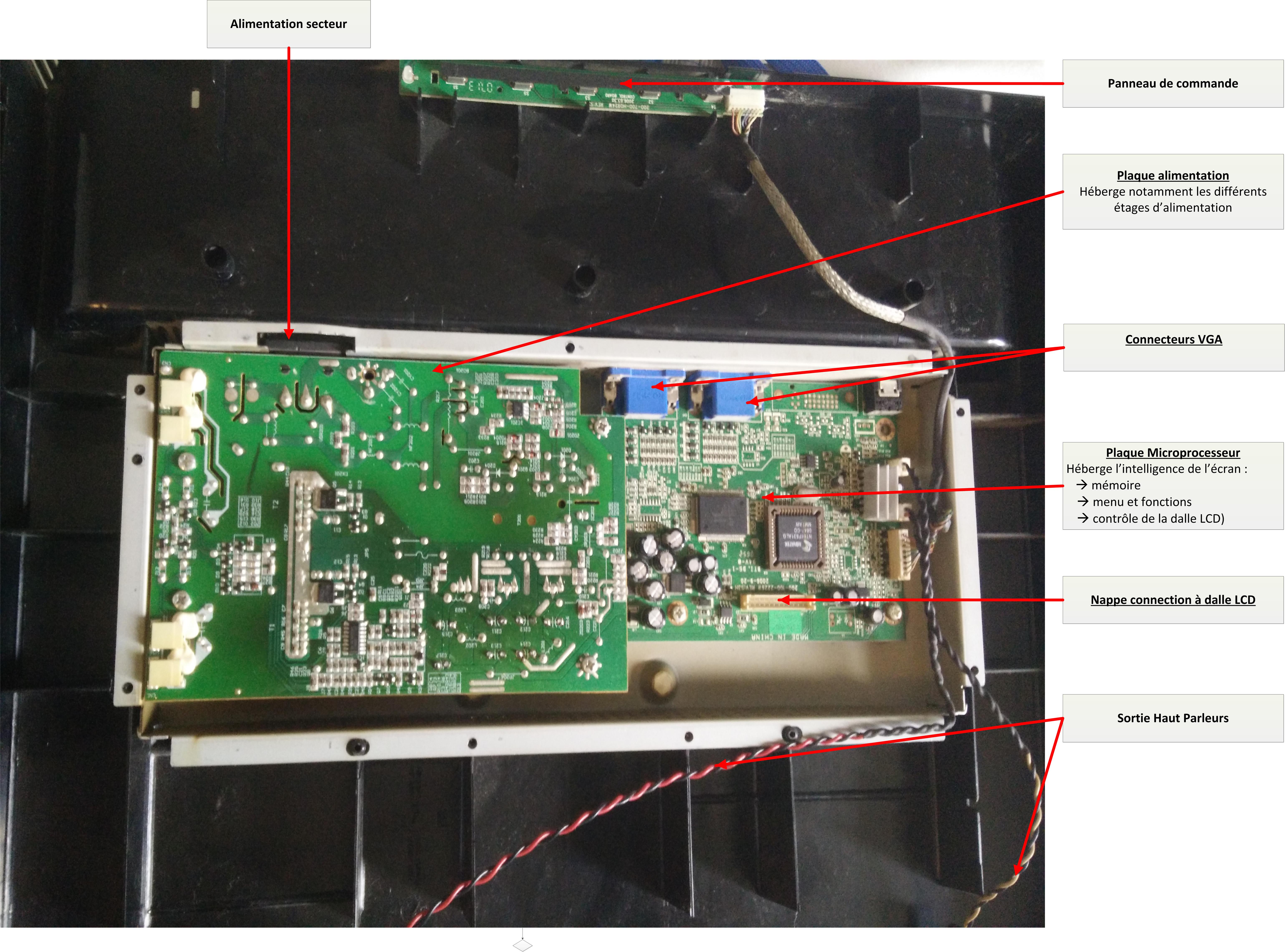

J'ai alors constaté sur le circuit hébergeant l'étage d'alimentation, que :

1. les transfo avait beaucoup chauffé (du noir sur la plaque), mais sont encore opérationnels puisque l'écrant fonctionne encore

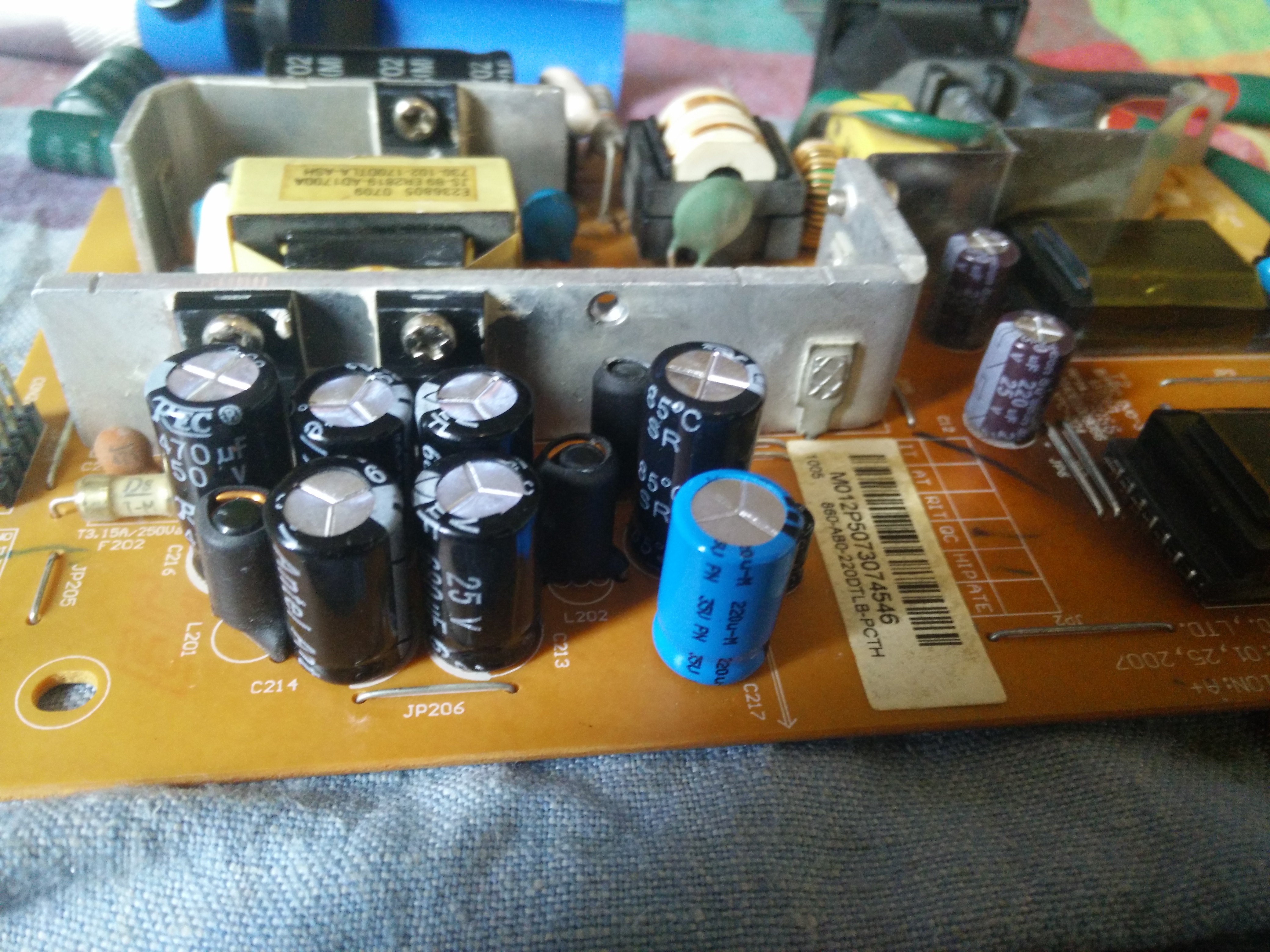

2. des condensateurs avait pas mal gonflé …

J'ai donc décidé de remplacer les condensateurs incriminés, à savoir :

1. 4 condo 680 uF à 25V
2. 2 condo 470 uF à 25V
3. 1 condo 220 uF à 25V (remplacé par un condo 220 uF à 35V)

Cet écran avait 15ans de fonctionnement intense quand j'ai remplacé les condo. Aujourd'hui il refonctionne parfaitement

Remarques pour les manipulations :

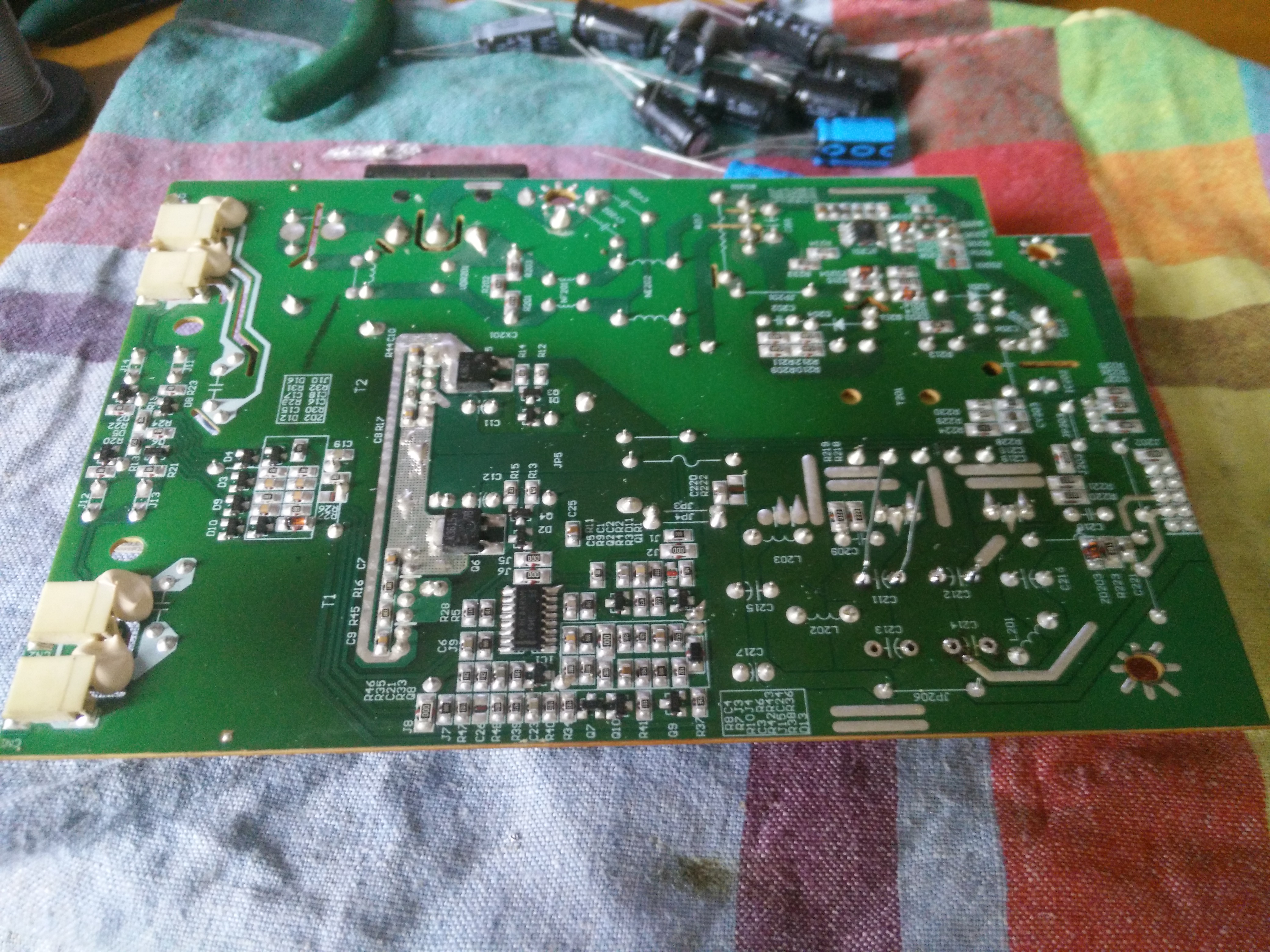

1. attention, les plaques de soudures sont très fragiles ; pour désouder, il faut d'abord faire fondre du plomb sur les soudures. En effet, ça mélange la soudure industrielle avec le plomb et rend la soudure plus facile à retirer/aspirer.
2. attention biensur comme souvent aux polarités des condensateurs

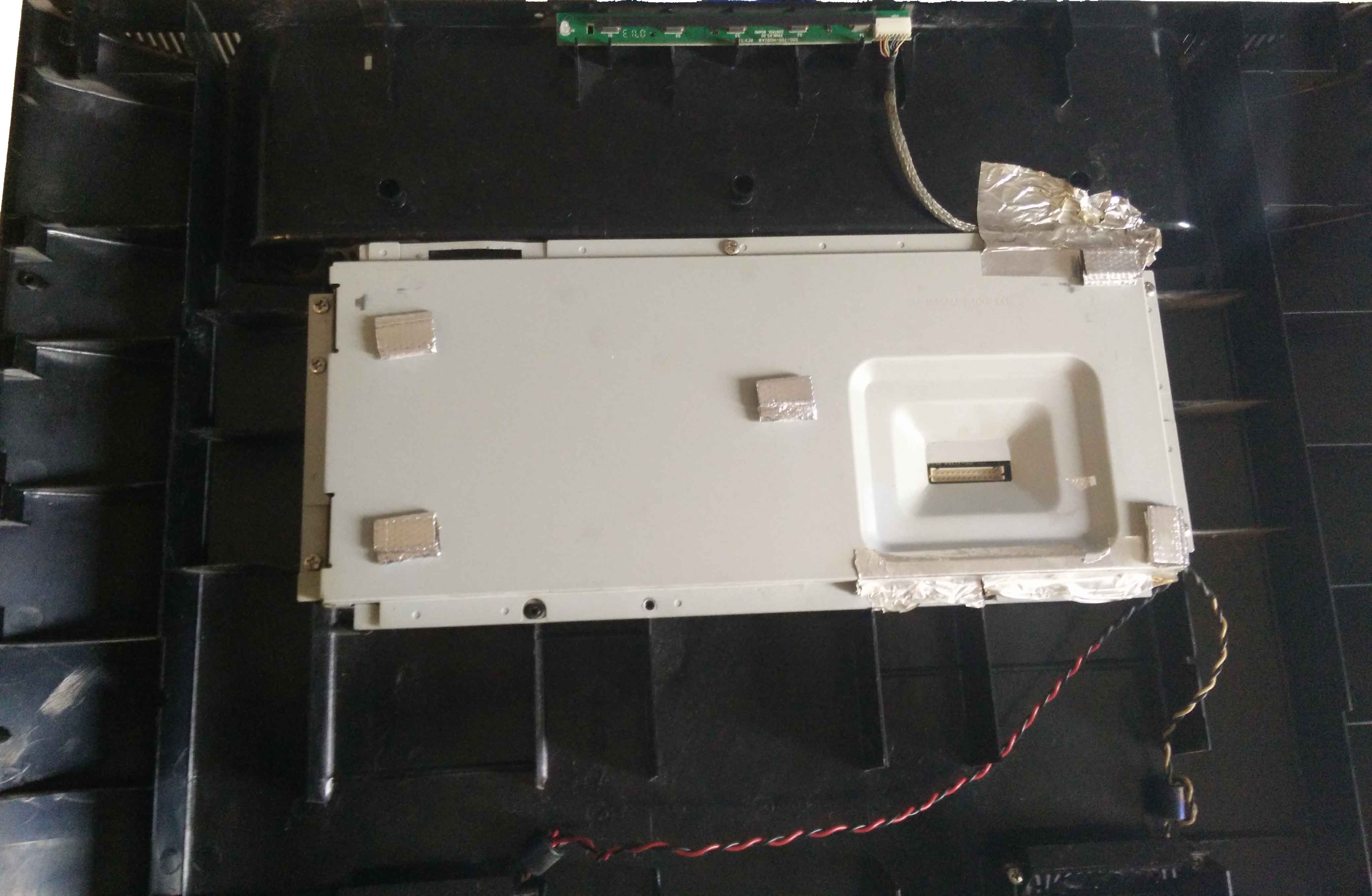

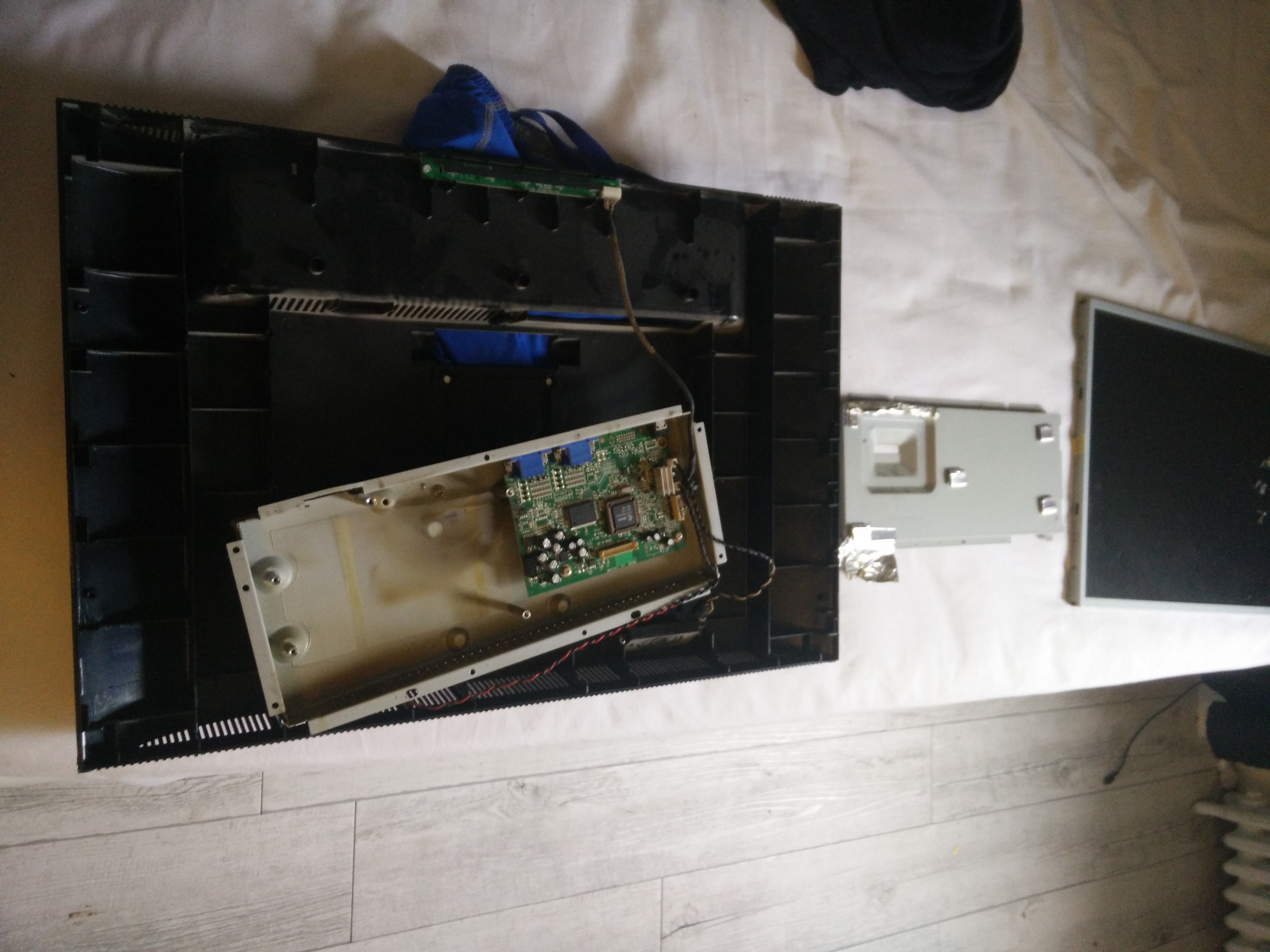

3. la partie la plus chiante pour le démontage est sans doute au tout début le déclipsage ; le plus simple est de prendre un médiator bien rigide mais fin de guitare
4. attention à la dalle tactile, ca se raye très facilement …
