Ci-dessous la facon d'utiliser un relai radio, disponible sur ebay pour 5 euros …
Il est commandé par du 433 MHz ce qui me permettra de les piloter à partir du RBPI.
Il existe aussi des boitier en 315 MHz. Malheureusement, ils ne sont pas compatibles avec du 433 Mhz.
Or le récepteur des paires d'émetteurs/récepteurs 433Mhz vendu sur ebay semble disposer d'un potentiomètre pour régler la fréquence de réception, mais après des tests (peut être trop rapides…) je n'ai pas réussi à obtenir quelquechose. D'autant plus, que l'émetteur 433 Mhz n'est pas réglable en 315 …
=⇒ Il faudrait alors étudier et ajouter un système RF 315 Mhz au RBPI … sans moi.

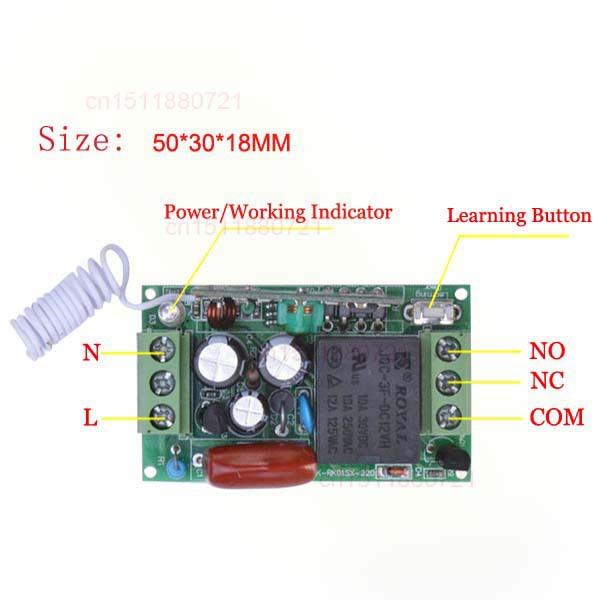

N (Neutre) et L(Lowage) : sont les bornes d'alimentation en 220V
ON (+ vers -) et COM : sont les bornes de connection (conduction) ; le relai relie ou ouvre ces bornes.
NC et AC 220V : ne sont pas utilisé dans les branchements qui suivent
Description:

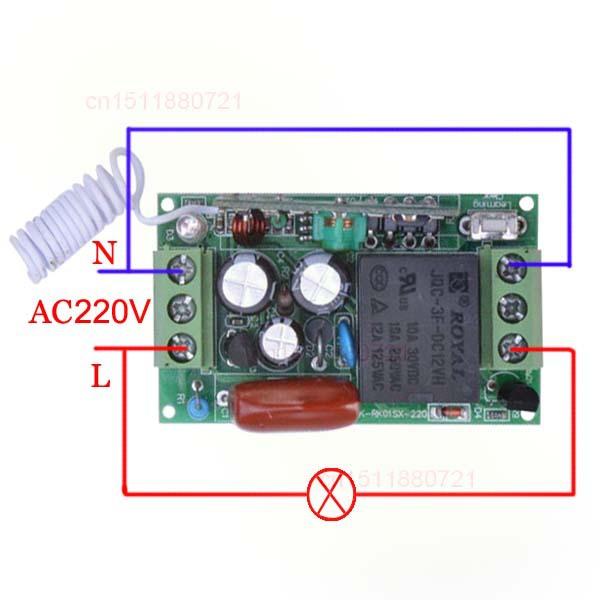

Schéma de montage classique :

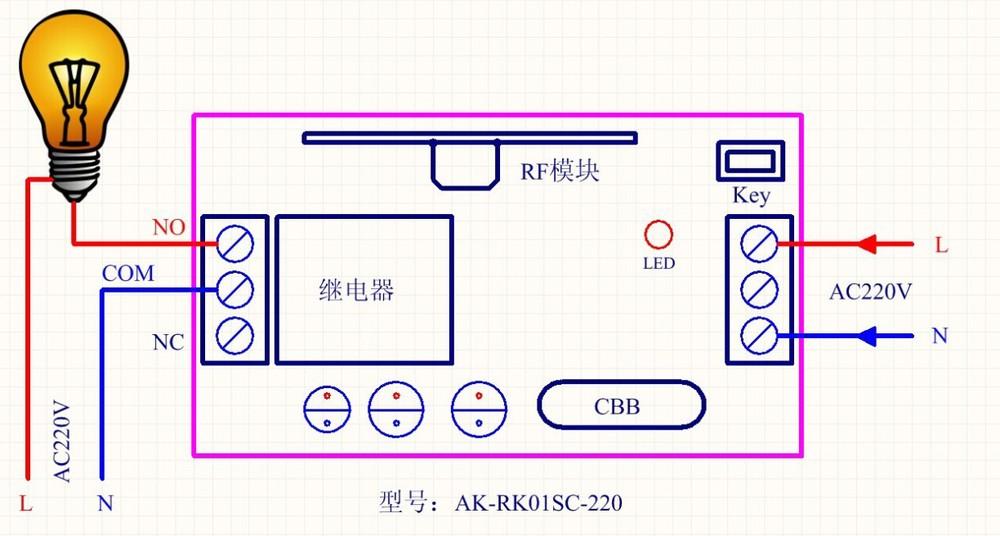

Dans le schéma 2, on montre qu'on peut relier la phase au relai et à l'entrée de l'appareil commandé ; la sortie de l'appareil sera connecté au connecteur ON du relai. Si le relai est fermé, ON est relié à COM donc le courant passera jusqu'à COM, c'est à dire au Neutre.
Mode d'utilisation :
Pour changer le mode de travail, il faut positionner le jumper au bon endroit :
| Mode | Toggle | Latched | Momentary |
|---|---|---|---|
| Jumper link | 1&2 | 2&3 | : No link |

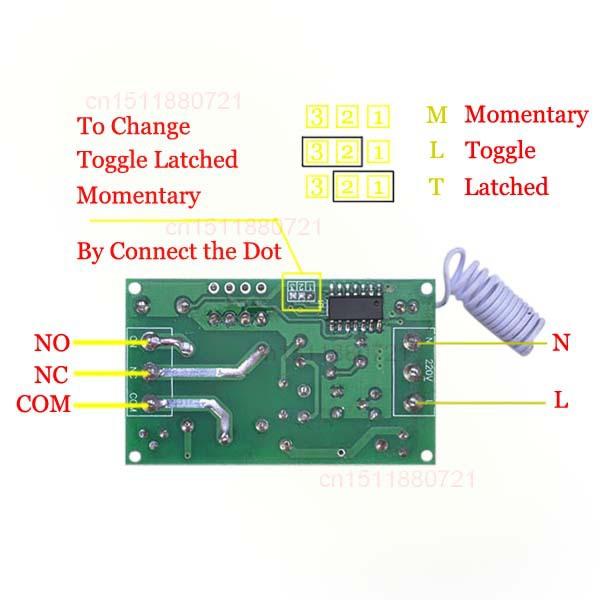

Dans le cas de ceux que j'ai acheté, il n'y a pas de jumper, mais de équivalents en soudure : voir sur la photo Backside la case jaune sous-titrée “By Connect the dot”
Il faut donc jouer avec son fer à souder pour lier 1&2 ou 2&3.
Par défaut 1&2 sont liés =⇒ Toggle. J'ai joué à resouder pour mettre en 2&3 =⇒ Latched
Mode d'apprentissage

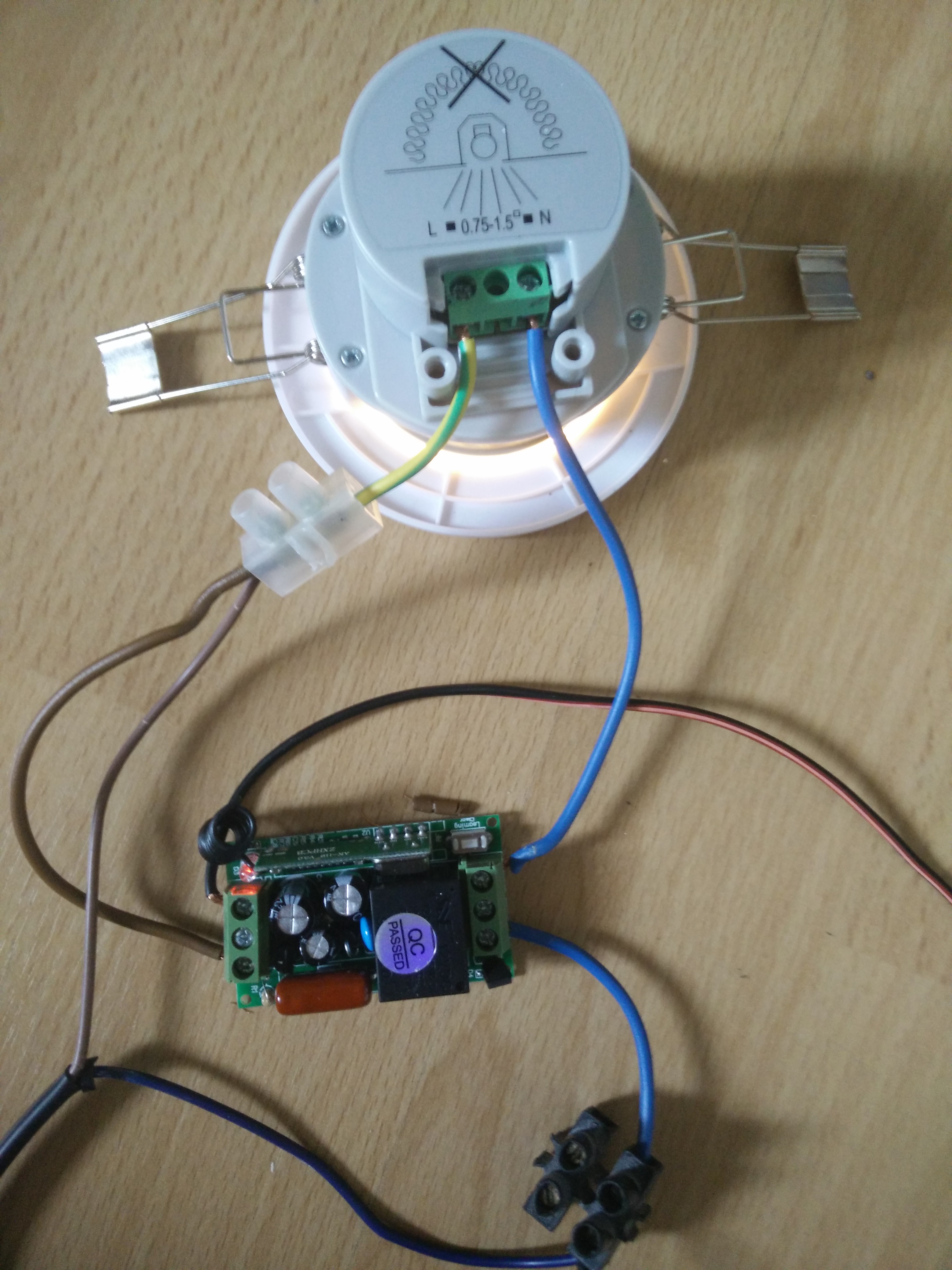

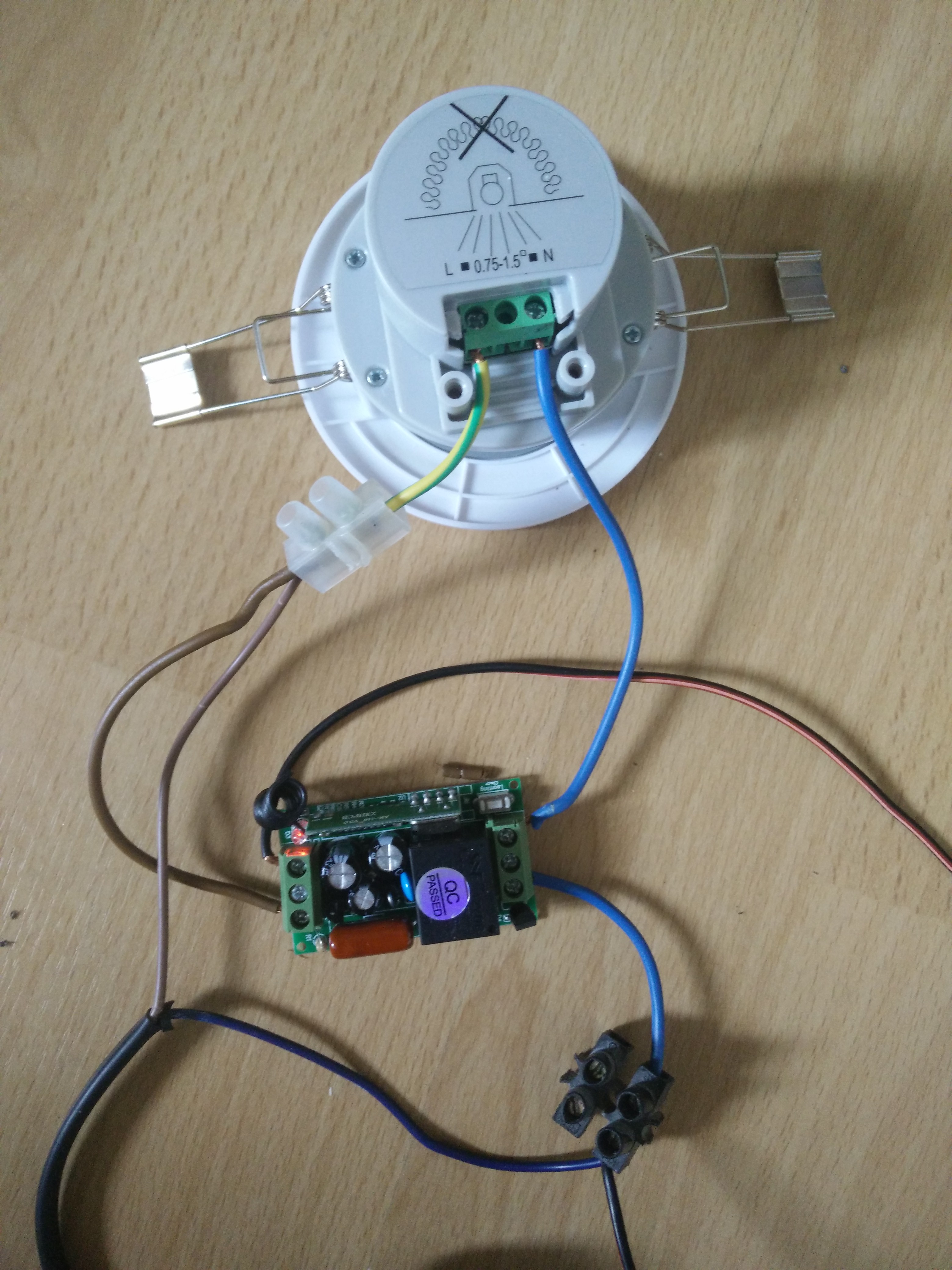

Pour finir, mes exemples de branchement, en mode Latched :
