POE : présentation
Références : https://www.instructables.com/DIY-10100M-Ethernet-PoE-Injector/ https://kb.netgear.com/21574/What-is-a-virtual-LAN-VLAN-and-how-does-it-work-with-my-managed-switch https://fr.wikipedia.org/wiki/RJ45
POE est sans doute l'acronyme de Powered Ethernet. Cela consiste à alimenter les cables ethernet généralement avec du 12V, 24V, 48V, 52V etc … Dans quel but ? Eviter d'avoir à trainer une autre alimentation pour le device ethernet qu'on veut brancher, surtout si il n'y a pas de prise à l'endroit où on veut le brancher.
Plusieurs type de LAN en RJ45

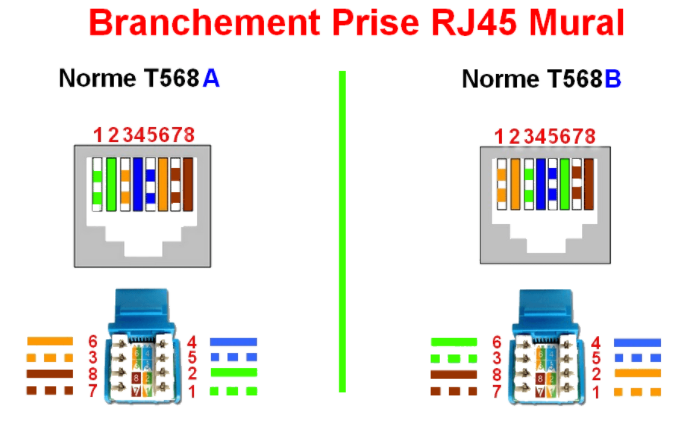

La norme T568A est abandonné au profit du T568B. De nos jour, on ne rencontre quasiment plus que du T568B.
Plusieurs type de POE
Passif

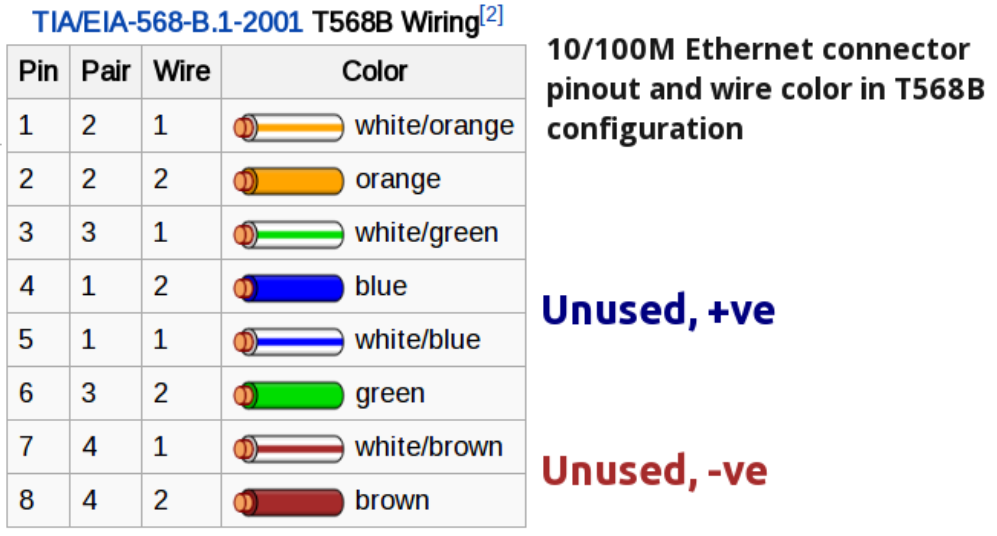

Paires 4/5, et 7/8
Actif
Tous les cables sont pris (1 à 8). ⇒ Algorithme de décisions prise par la source, en fonction des informations et des profils des devices qu'il est censé réussir à analyser … Beaucoup plus onéreux et complexe.
Notion de switch VLAN
A ne pas confondre avec POE ; ils ont un interrupteur qui permet d'activer la fonction VLAN. Ca n'injecte pas de courant, mais ca divise les ports RJ45 en LAN différents et qui ne sont pas routés.
Internet --> LAN1 --> Switch <--> LAN 2 (3 ports RJ45 du switch : 192.168.2.0)
<--> LAN 3 (3 autres ports RJ45 du switch : 192.168.3.0)
Construire un ou plusieurs injecteurs POE sur un switch

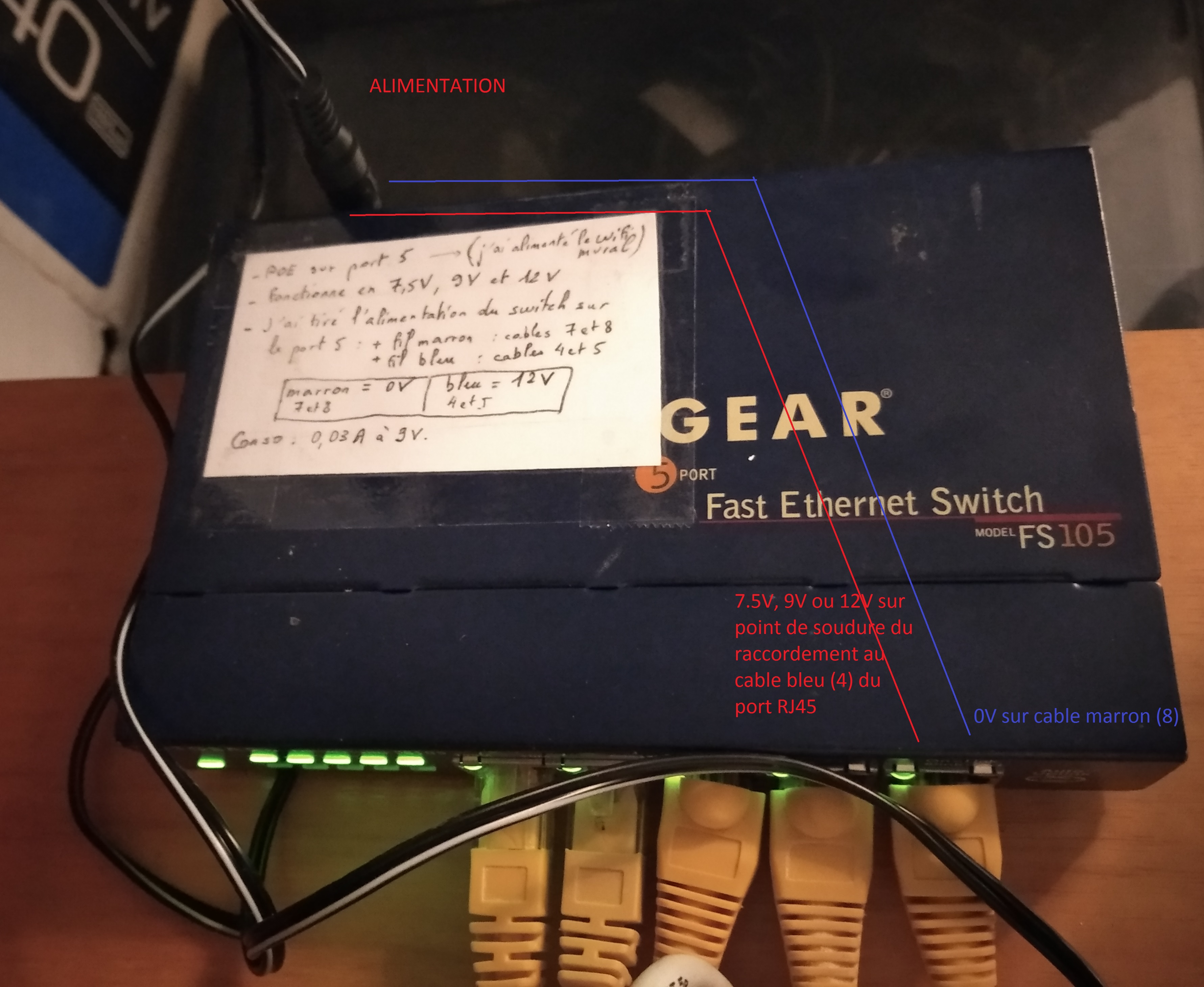

Sur un switch alimenté en 7.5V, mais alimentable en 9V aussi visiblement, je me suis servi de l'alimentation pour alimenter un des ports RJ45. J'ai mis le switch en alimentation, et via un voltmère, j'ai déduit les bornes permettant d'alimenter l'appareil. J'ai tiré un cable depuis la borne positive et la borne négative du circuit imprimé vers le cable marron (cable 8) et bleu (cable 4) du 5e port RJ45. ⇒ Le port 5 du switch est alimenté en passif. Ca m'a permis de mettre en place le Wifi mural POE dans la grande chambre.
